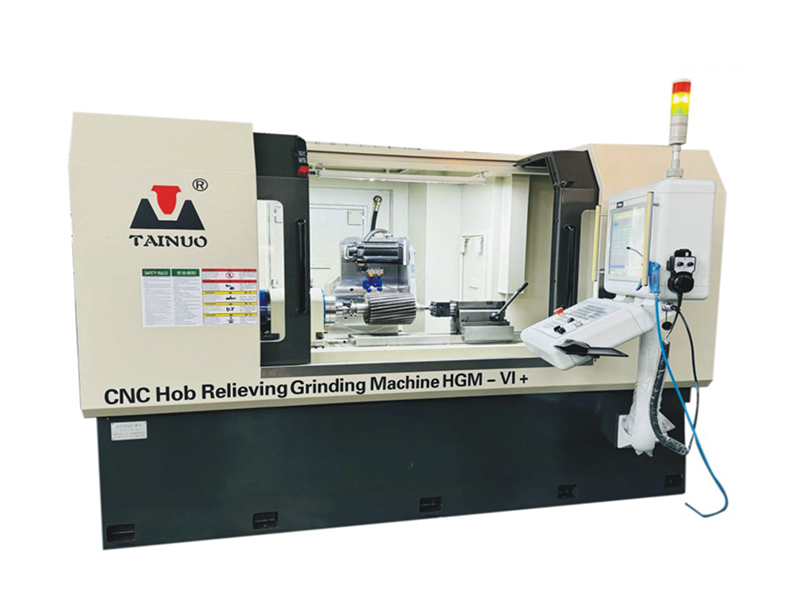

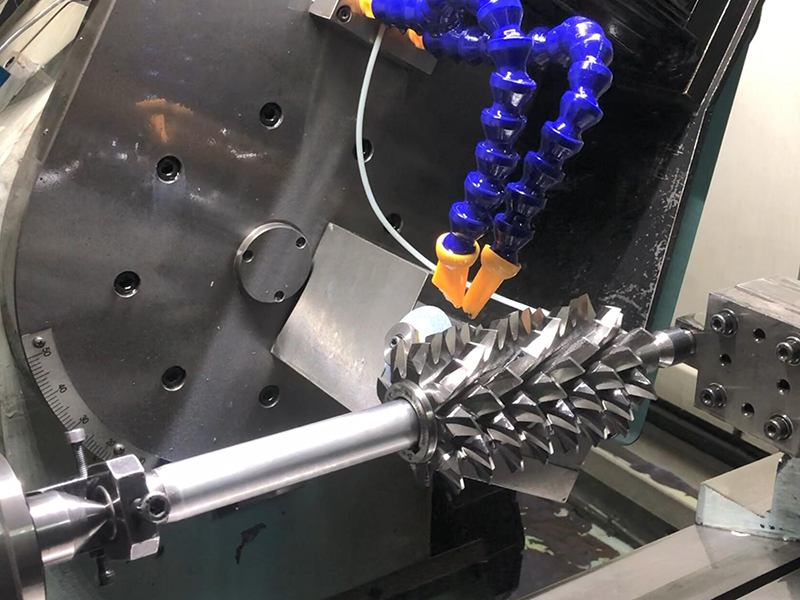

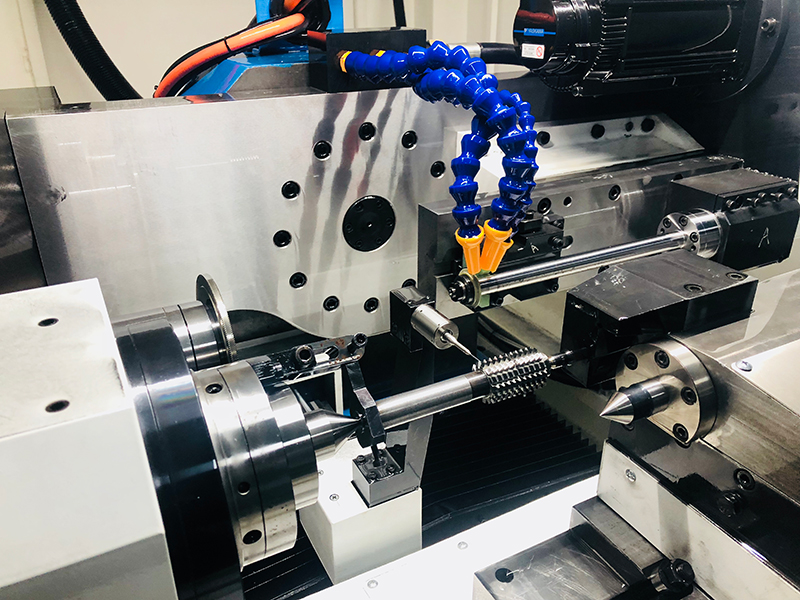

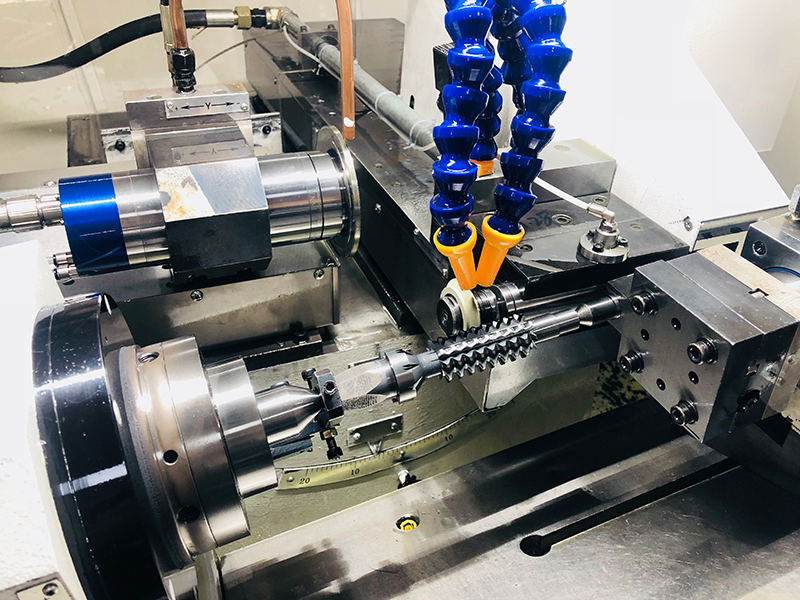

數控滾刀鏟磨床
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構，五/四軸三聯動
●直線軸使用直線電機的直驅技術全閉環控制
●工件軸采用直驅力矩電機高速轉臺全閉環控制
●電子凸輪與電子齒輪保證加工精度和磨削速度
●靈活多樣的齒形插補式在線修整
■ 適用范圍
適用于高速鋼/硬質合金材質的齒輪滾刀(精滾、剃前、磨前、刮前、刮削)、蝸輪滾刀(徑向/切向)、漸開線/三角/矩形花鍵滾刀、鏈輪滾刀、同步帶輪/帶模滾刀、鑲片滾刀、環形扣滾刀、多段圓弧齒輪滾刀、成型特型滾刀及銑刀。
| HGM-VI | HGM-VI+ | HGM-X | HGM-L | |
| 砂輪修整與加工程序 | ■ | ■ | ■ | ■ |
| 反磨加工 | — | ■ | □ | ■ |
| 標準工裝與工具 | ■ | ■ | ■ | ■ |
| 金剛石滾輪修整裝置 | ■ | ■ | ■ | ■ |
| 標準機械磨頭與底座 | ■ | ■ | — | ■ |
| 長桿機械磨頭與底座 | □ | — | ■ | — |
| 液壓尾座 | ■ | □ | ■ | ■ |
| 工件支撐架 | □ | ■ | □ | ■ |
| 過濾系統 | ■ | ■ | ■ | ■ |
| 過濾系統制冷裝置 | ■ | ■ | ■ | ■ |
| 油霧收集器 | ■ | ■ | ■ | ■ |
| 液壓站 | ■ | □ | ■ | ■ |
| 內循環冷卻裝置 | □ | ■ | ■ | ■ |
| 自動潤滑裝置 | ■ | ■ | ■ | ■ |
| 氣動裝置 | ■ | ■ | ■ | ■ |
| 控制電柜與空調 | ■ | ■ | ■ | ■ |
| 工作燈 | ■ | ■ | ■ | ■ |
| 自動對刀裝置 | — | — | □ | — |
| 停電保護模塊 | □ | □ | □ | □ |
■ 技術規格
| HGM-VI (五軸) | HGM-VI+ (四軸) | HGM-X (四軸) | HGM-L (四軸大規格) | |
| 頂尖中心高 | 165mm | 135mm | 162mm | 250mm |
| 頂尖距（Max.） | 640mm | 600mm | 540mm | 750mm |
| 加工直徑（Max.） | Ф220mm | Ф220mm | Ф220mm | Ф400mm |
| 有效加工長度（Max.） | 350mm | 350mm | 350mm | 400mm |
| 加工模數（Max.） | M6 | M8(單邊磨可至M12) | M6 | M6~M20(>M10需單邊磨) |
| 磨削頭數 | 任意/Any | 任意/Any | 任意/Any | 任意/Any |
| 磨削螺旋升角 | ±10° | ±45° | ±20° | ±45° |
| 磨削精度 | DIN3968 AAA | DIN3968 AAA | DIN3968 AAA | DIN3968 AA |
| 工作臺橫向行程 | Z=475mm | Z=600mm | Z=635mm | Z=755mm |
| 砂輪架縱向行程 | X=145mm | X=255mm | X=265mm | X=370mm |
| 砂輪修整行程 | Y=60mm | |||
| 砂輪主軸 | 5KW,Max.12000rpm | 5KW,Max.12000rpm | 5KW,Max.12000rpm | 4.4KW,Max.9000rpm |
| 機械磨頭 | DG32,DG40,DG45 | DG32,DG40,DG45 | DG5020,DG6025 | DG50,DG60 |
| 數控系統 | LYNUC U5E | LYNUC U5E | LYNUC U5E | LYNUC U5E |
| 機床電源 | 3AC 380V 25KVA | 3AC 380V 25KVA | 3AC 380V 25KVA | 3AC 380V 30KVA |
| 機床主機尺寸 | 2670×1750×2050mm | 2670×1750×2050mm | 2670×1750×2050mm | 2950×2100×1950mm |
| 機床主機重量 | 5,000kg | 5,000kg | 5,000kg | 7,000kg |
